Когда ко мне приходит заказчик с запросом на автотент для КАМАЗа или МАЗа, первое, что я выясняю - в каких условиях будет работать техника. На Дальнем Востоке это особенно важно: зима здесь может держать -40...-45°C несколько месяцев подряд, а летом материал нагревается на солнце до +60...+70°C. Для такого диапазона нужен не просто «ПВХ тент», а конкретный материал с конкретными характеристиками, закреплёнными государственным стандартом.
ГОСТ для тентов - это измеримые параметры: разрывная нагрузка, морозостойкость, водопроницаемость, сопротивление раздиранию. Когда тентовый материал произведён по государственному стандарту, вы знаете его поведение ещё до раскроя и сборки. Без стандарта - работаете вслепую и рискуете получить проблему уже в первый сезон.
Основной действующий документ для тентовых ПВХ-материалов - ГОСТ 29151-91. Есть также ГОСТ 15530-93, охватывающий более широкий круг тентовых тканей. В этой статье я разберу оба стандарта с точки зрения производственника с 34-летним опытом: что они требуют, как читать маркировку и на какие показатели смотреть при выборе материала.
Что такое ГОСТ 29151-91 и на что он распространяется
Настоящий стандарт введён в действие с 1 января 1993 года. Разработан он Российским концерном «ПАЛМАТЕКС» - производственной организацией, специализировавшейся на технических тканях и полимерных материалах. Документ действующий: ГОСТ 29151-91 сохраняет силу по сегодняшний день, последняя его редакция датирована 2004 годом. Полное официальное название - «Материалы тентовые с поливинилхлоридным покрытием для автотранспорта. Общие технические условия».
Настоящий стандарт распространяется на тентовые материалы с поливинилхлоридным покрытием, предназначенные для изготовления тентов средств автомобильного транспорта и сельскохозяйственной техники, эксплуатируемых в различных климатических районах. Стандарт регулирует именно ПВХ-покрытые тканевые материалы. Чистая ПВХ-плёнка, брезент, нетканые полотна - для них действуют другие документы.
Код по ОКС - 59.080.40, раздел «Ткани и нетканые материалы». В каталоге нормативных документов информация доступна под номером ГОСТ 29151-91, дата введения - 01.01.1993. Разработчик - концерн «ПАЛМАТЕКС», статус - действующий.
Стандарт распространяется на широкий спектр транспортных средств: грузовые автомобили, прицепы и полуприцепы, сельскохозяйственную технику - комбайны, тракторные прицепы, зерновозы. Тенты на этой технике несут серьёзную механическую нагрузку: трение о борта кузова при загрузке и разгрузке, вибрация на дорогах с неровным покрытием, давление снеговой шапки, ветровые нагрузки. Именно под такие условия эксплуатации и разработаны требования настоящего стандарта.
Документ структурирован по восьми разделам: область применения, классификация, технические требования, требования безопасности, правила приёмки, методы испытаний, маркировка и упаковка, транспортирование и хранение плюс гарантии изготовителя. Каждый раздел содержит конкретные нормативы, не общие слова. Это и делает стандарт рабочим инструментом, а не красивой бумагой.
Для покупателя наличие в маркировке ссылки на ГОСТ 29151-91 означает одно: производитель взял на себя измеримые обязательства по техническим параметрам. Их можно проверить. Если характеристики реального материала не соответствуют заявленным, это нарушение не просто договора, но и технического регламента.
За 34 года работы в производстве я неоднократно сталкивалась с материалами, которые продавались как «тентовые ПВХ-ткани» без какой-либо ссылки на стандарт. При проверке выяснялось, что реальные характеристики существенно расходились с заявленными: разрывная нагрузка вдвое ниже ГОСТовской, морозостойкость никак не нормирована. Для грузового транспорта, который работает на Дальнем Востоке в условиях сильных ветров и перепадов температуры, это прямой путь к аварийной замене тента уже через сезон.
Классификация тентовых материалов по ГОСТу: ТМП-1 и ТМП-2
ГОСТ 29151-91 устанавливает два вида тентовых материалов с поливинилхлоридным покрытием: ТМП-1 и ТМП-2. Разница между ними конструктивная - в количестве сторон, на которые нанесено покрытие. Эта, казалось бы, простая деталь определяет и технические показатели, и область применения, и стоимость конечного изделия.
ТМП-1 - материал с односторонним ПВХ-покрытием. Тканевое полотно выступает несущей основой, поливинилхлоридная плёнка нанесена на одну сторону. Нормируемая масса квадратного метра - до 1000 г. Такой материал технологически проще в производстве и дешевле. Применяется в менее нагруженных конструкциях: временные навесы, укрытия для складирования, несложные защитные конструкции, где нет критичных требований к водонепроницаемости и сроку службы.
ТМП-2 - материал с двусторонним поливинилхлоридным покрытием. Несущее полотно из полиэфирных нитей заламинировано с обеих сторон. Масса квадратного метра нормируется до 900 г, однако по факту такой материал плотнее и жёстче ТМП-1: двустороннее покрытие даёт дополнительную монолитность всей структуре. Тентовые материалы с поливинилхлоридным покрытием типа ТМП-2 - это стандарт для производства тентов грузового автомобильного транспорта. В нашем производстве мы используем исключительно ТМП-2 для всех автотентов. Это принципиальная позиция, которая не меняется ни при каком давлении на цену.
Помимо двух видов, стандарт вводит три исполнения, которые применяются к обоим типам материала:
- Исполнение У (обычное) - стандартный вариант для умеренного климата. Рабочий диапазон температур - примерно от -30°C до +70°C. Применяется для большей части регионов России с нежёсткой зимой.
- Исполнение С (светопроницаемое) - материал с изменённой рецептурой ПВХ, дающей частичную прозрачность. Применяется не для автотентов, а для стационарных конструкций: теплицы, навесы, укрытия, где важен естественный свет.
- Исполнение ХЛ (морозостойкое) - специальная рецептура ПВХ-покрытия, сохраняющая эластичность при экстремально низких температурах. Морозостойкость нормируется до -60°C.
Полное обозначение марки строится так: вид плюс исполнение. ТМП-2ХЛ означает: двустороннее покрытие, морозостойкое исполнение. Именно такая маркировка должна быть на материале для производства тентов техники, эксплуатируемой в сибирском или дальневосточном климате. Сырьё для тканевой основы - полиэфирные нити, из которых ткётся несущее полотно. На него методом каландрирования наносится ПВХ-паста. Рецептура пасты и определяет финальные свойства: цвет, морозостойкость, светостойкость, огнестойкость.
Технические требования ГОСТ 29151-91: ключевые показатели тентового материала
Раздел технических требований - самая содержательная часть стандарта. Именно здесь зафиксированы нормы, по которым можно объективно оценить соответствие материала требованиям ГОСТа. Требования охватывают несколько групп показателей: физико-механические, эксплуатационные и требования безопасности.
Ключевые параметры - разрывная нагрузка в продольном и поперечном направлениях. Это центральный показатель прочности, определяющий, насколько хорошо тент выдержит натяжение при закреплении на кузове, удары груза изнутри, ветровые нагрузки. Для ТМП-2 разрывная нагрузка нормируется: по продольному направлению - не менее 100 даН, по поперечному - не менее 75 даН. У ТМП-1 значения ниже: 75 и 60 даН соответственно. Разрывная нагрузка - первое, что нужно запросить у поставщика в виде протокола испытаний.
Важный показатель, который часто игнорируют при выборе материала - сопротивление раздиранию. Для ТМП-2 оно нормируется на уровне 30 даН. Этот параметр показывает, как материал ведёт себя при распространении уже начавшегося разрыва - например, при повреждении тента острой кромкой борта. Высокое сопротивление раздиранию не позволяет небольшому надрыву «расползтись» в большую дыру. Материал с низким сопротивлением раздиранию выглядит прочным до момента первого повреждения, а потом приходит в негодность очень быстро.
Морозостойкость для исполнения ХЛ нормируется до -60°C: при такой температуре материал не теряет эластичности, не трескается при сгибании, не крошится в местах крепления. Для Якутии, Магаданской области и других северных регионов это рабочая температура, а не теоретический предел. Абсолютный минимум, который фиксировали наши клиенты в Якутии - -52°C. При таких условиях тент из исполнения У попросту ломается при попытке его открыть.
Водопроницаемость определяется методом выдержки под давлением воды: ТМП-1 должен держать 8 часов, ТМП-2 - 24 часа. Двустороннее покрытие держит воду принципиально лучше. Жёсткость материала нормируется для удобства работы: слишком мягкий сложно кроить и сваривать, слишком жёсткий - крепить и складывать. Удлинение при разрыве в продольном и поперечном направлениях характеризует деформационные свойства. Показатель огнеопасности - скорость горения не более 1,66 мм/с - означает, что материал трудновоспламеняем.
Исполнения тентового материала: У, С и ХЛ - для каких условий выбирать
Выбор исполнения - это выбор климатического диапазона. Три исполнения, предусмотренных ГОСТ 29151-91, соответствуют трём принципиально разным условиям эксплуатации техники, эксплуатируемой в различных климатических районах страны. Ошибиться с исполнением - значит получить материал, который формально соответствует ГОСТу, но не соответствует реальным условиям работы.
Исполнение У (обычное) рассчитано на умеренный климат. Рабочий температурный диапазон - приблизительно от -30°C до +70°C. Подходит для большинства регионов Центральной России, Поволжья, Юга. Для автомобильного транспорта и сельскохозяйственной техники, эксплуатируемых в таких условиях, исполнение У - стандартное решение. Цена на него ниже, чем на ХЛ, за счёт более простой рецептуры ПВХ-пасты.
Исполнение С (светопроницаемое) - специальный тип с повышенной прозрачностью. Материал пропускает от 20 до 40% видимого света в зависимости от толщины покрытия. Применяется не для автотентов, а для стационарных конструкций: теплицы, навесы над рабочими зонами, укрытия для растений и сельскохозяйственной продукции, где нужен естественный свет. Прочностные показатели у исполнения С те же, что у У, но работа с ним требует аккуратности - при сильном натяжении прозрачный слой может потерять оптические свойства.
Исполнение ХЛ (морозостойкое) - вариант для северных и восточных регионов. Морозостойкость до -60°C достигается специальной рецептурой ПВХ-пасты с повышенным содержанием специальных пластификаторов, которые сохраняют подвижность полимерных цепей при экстремально низких температурах. Состав материала другой, а не просто другая маркировка.

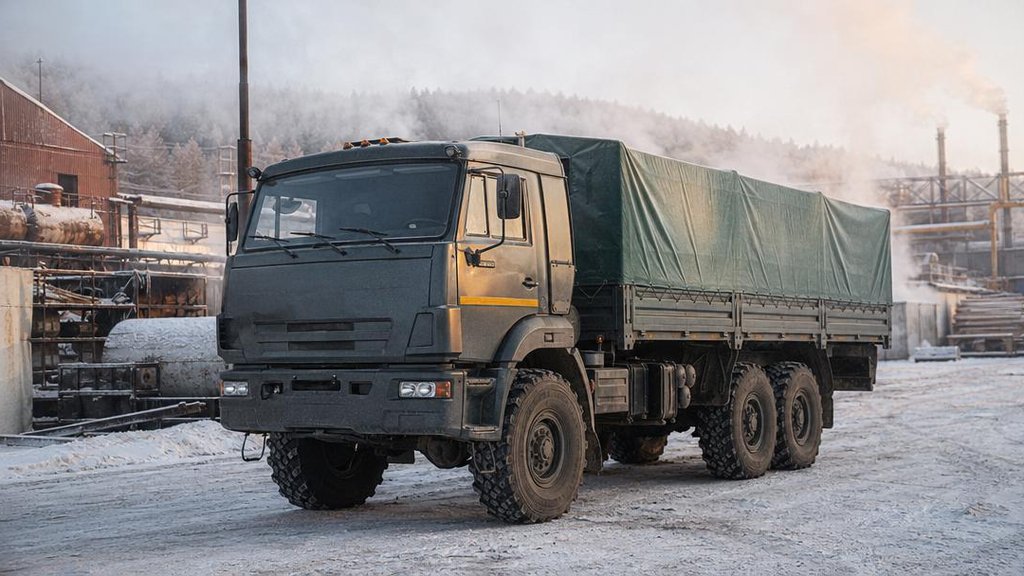

На Дальнем Востоке для автомобильного транспорта и сельскохозяйственной техники выбор однозначный - только исполнение ХЛ. Клиенты из Якутии часто спрашивают: «Можно взять обычный материал, он дешевле?» Я объясняю так: при -45°C тент из исполнения У превращается в нечто похожее на кровельный шифер. Его нельзя открыть без риска сломать. Первый же сезон эксплуатации покажет, что экономия 15-20% на материале обернулась полной заменой тента.
Исполнение ХЛ применяется с любым видом: ТМП-1ХЛ и ТМП-2ХЛ - оба варианта предусмотрены стандартом. Но для транспорта и сельскохозяйственной техники, эксплуатируемых в условиях Дальнего Востока, актуальна только комбинация ТМП-2ХЛ: двустороннее покрытие плюс морозостойкое исполнение. Рабочий диапазон по стандарту - от -60°C до +70°C. В него укладывается и якутская зима, и летний прогрев металла кузова грузовика.
Важный нюанс для производственника: исполнение ХЛ требует особого подхода при сварке швов. При пониженной температуре в цехе ПВХ жёстче, и режимы ТВЧ-сварки нужно корректировать. Это решаемо для опытного технолога, но если размещаете заказ у незнакомого производителя - уточните, умеют ли они работать с морозостойким материалом.
Методы испытаний по ГОСТ 29151-91: как проверяют качество тентового материала
Раздел «Методы испытаний» в стандарте - это инструкция по верификации: как именно проверить, что материал соответствует заявленным характеристикам. ГОСТ 29151-91 предусматривает 16 методик. Покупателю необязательно знать все, но понимание ключевых помогает читать протоколы испытаний, которые поставщик предъявляет как подтверждение качества продукции.

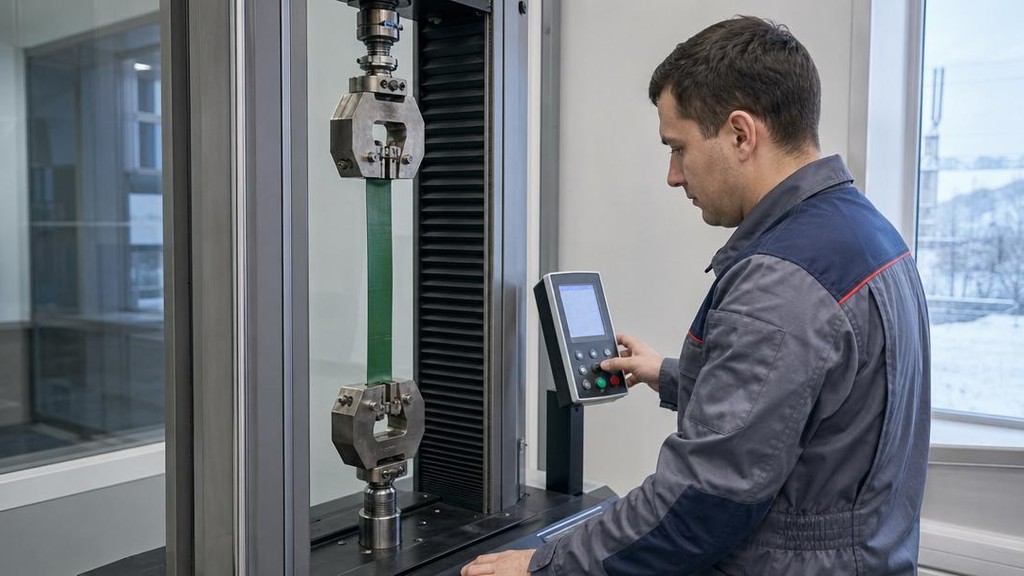

Разрывная нагрузка определяется на разрывной машине. Образцы шириной 50 мм зажимаются в захватах и растягиваются с постоянной скоростью до разрыва. Фиксируется максимальное усилие - это и есть разрывная нагрузка. Испытания проводятся в продольном и поперечном направлениях отдельно: нити основы и утка воспринимают нагрузку по-разному. Одновременно фиксируется удлинение при разрыве - насколько материал растянулся до момента разрушения.
Морозостойкость: образцы охлаждают до нормируемой температуры в камере холода и изгибают на оправке заданного радиуса. Материал не должен давать трещин и расслоений. Для исполнения ХЛ испытание проводится при -60°C. Метод максимально приближен к реальному сценарию: открытие и закрытие тента в сильный мороз.
Водопроницаемость проверяется под давлением: образец устанавливается в устройство, с одной стороны подаётся вода под нормируемым давлением. Фиксируется время до появления первых следов влаги с другой стороны. ТМП-1 должен выдержать 8 часов без протечки, ТМП-2 - 24 часа. Это серьёзное испытание - давление воды в установке имитирует условия, близкие к напору при сильном ливне или накопившейся воде на горизонтальном тенте.
Сопротивление раздиранию: в образце делается надрез заданной длины, затем образец разрывают, фиксируя усилие распространения разрыва. Чем выше значение, тем лучше материал противостоит развитию начавшегося повреждения. Светостойкость - в баллах после облучения в лабораторной установке, имитирующей солнечный свет. Оценивается изменение цвета и физических свойств: для ТМП-2 требуется не менее 4 баллов по 8-балльной шкале.
Огнеопасность - скорость горения не более 1,66 мм/с - относит тентовые материалы по ГОСТ 29151-91 к трудновоспламеняемым. Важно для перевозок в закрытых тентовых кузовах и при работе вблизи источников нагрева.
Один мой клиент - транспортная компания из Хабаровска - попросил предоставить протокол испытаний на партию материала для государственного тендера. Правильный подход. Мы предоставили документы без каких-либо задержек, потому что работаем только с сертифицированным сырьём от проверенных поставщиков. Если поставщик тянет с протоколами или ссылается на «коммерческую тайну» - это уже ответ на вопрос о качестве.
Маркировка, упаковка и хранение тентовых материалов по ГОСТу

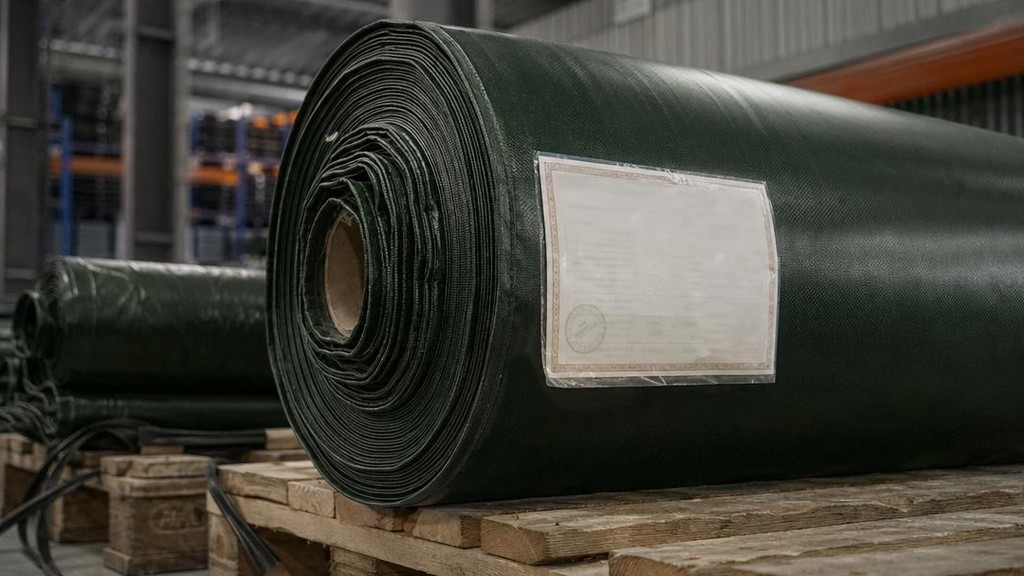

Маркировка - первый и самый доступный способ проверить, что перед вами за материал. ГОСТ 29151-91 устанавливает обязательный состав маркировки для тентовых материалов с поливинилхлоридным покрытием, предназначенных для изготовления тентов. Если какой-то из обязательных элементов отсутствует - это повод задать конкретные вопросы поставщику до подписания договора.
На каждом рулоне должна присутствовать следующая информация: наименование предприятия-изготовителя или его товарный знак, марка материала (например, ТМП-2ХЛ), номер партии, длина рулона в метрах, ширина материала, дата изготовления. Обязательна ссылка на нормативный документ - ГОСТ 29151-91. Плюс отметка о прохождении технического контроля на предприятии-изготовителе.
Стандартная ширина рулона по ГОСТ 29151-91 - 120 см. Длина рулона варьируется в зависимости от партии, обычно от 50 до 100 метров. При приёмке партии проверяйте соответствие фактических параметров заявленным - и по длине, и по ширине, и по массе квадратного метра.
Упаковка должна сохранить рулон при транспортировании и хранении. Рулоны скатаны плотно, без перекосов и складок. Торцы укрыты заглушками или обёрткой, предотвращающей повреждение краёв. Внешняя упаковка - полиэтиленовая плёнка или аналогичный материал, защищающий от влаги и загрязнения. Когда к нам приходит партия от поставщика, первым делом проверяем целостность упаковки на торцах: повреждения там часто означают механические дефекты краёв рулона.
Условия хранения по стандарту: тентовый материал хранится в закрытом помещении, защищённом от прямых солнечных лучей. Рулоны укладываются горизонтально - не вертикально торцом. Допустимая температура хранения - от -30°C до +30°C. При длительном хранении рулоны периодически переворачивают, чтобы избежать деформации от собственного веса.
Недопустимо хранение рядом с источниками тепла и химически активными веществами. ПВХ-покрытие восприимчиво к органическим растворителям: бензин, ацетон, толуол разрушают покрытие даже при кратковременном контакте. Это касается не только хранения рулонного материала, но и эксплуатации готового тента рядом с заправочным оборудованием или на складах ГСМ.
Гарантийный срок устанавливается производителем. В отрасли стандартный гарантийный срок на рулонный материал - 12 месяцев с даты производства при соблюдении условий хранения и применения по назначению. Обратите внимание: гарантия распространяется на соответствие материала нормируемым показателям стандарта, но не на конечное изделие. Гарантия на готовый тент - ответственность производителя тента перед заказчиком, и это отдельный пункт в договоре на изготовление.
ГОСТ 15530-93 и другие стандарты для тентовых тканей

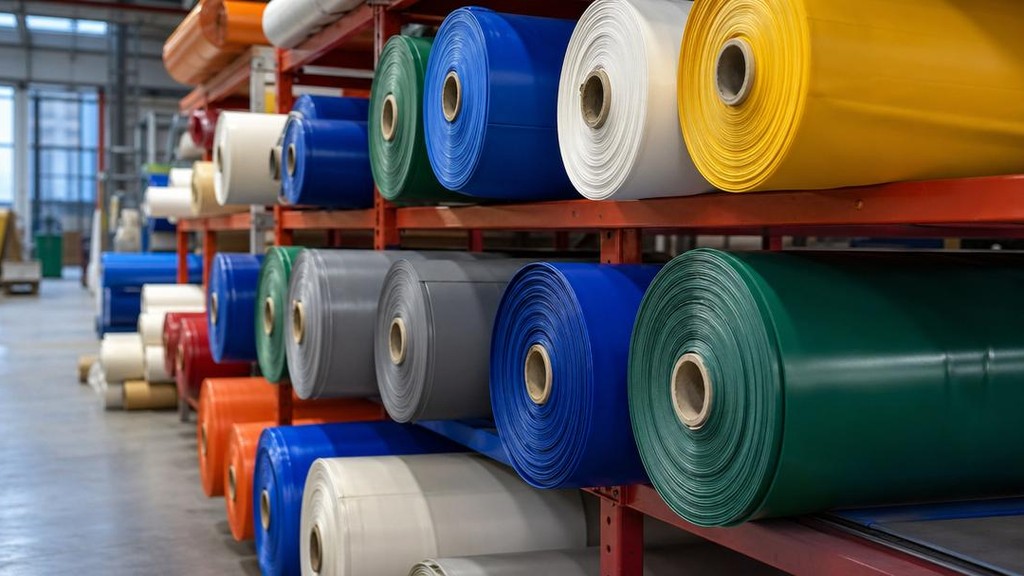

ГОСТ 29151-91 - не единственный документ, регулирующий тентовые материалы и изделия из них. Есть и другие стандарты, актуальны в зависимости от типа материала и области применения. Понимание этой системы помогает правильно оценить, что именно вам предлагают.
ГОСТ 15530-93 - «Ткани технические и нетканые материалы прорезиненные для защитных целей». Если ГОСТ 29151-91 специализирован под тентовые ПВХ-материалы для автотранспорта, то ГОСТ 15530-93 охватывает более широкий круг технических тканей с различными видами покрытий. Стандарт устанавливает требования к плотности ткани, прочности на разрыв, воздухопроницаемости, водоупорности и огнестойкости. По нему могут быть изготовлены ткани с резиновым покрытием, с полиуретановым покрытием и другие виды технических материалов.
Если поставщик предлагает «тентовый материал» со ссылкой на ГОСТ 15530-93 - уточните точный тип: это может быть совсем не ПВХ-плёночный материал, который нужен для автотента. Требования к прочностным показателям у разных типов тканей по этому ГОСТу существенно различаются.
ГОСТ 16272-79 - «Ткань прорезиненная общего назначения». Это стандарт на брезент с резиновым покрытием - материал, который широко применялся до массового распространения ПВХ-тентов. Брезент по этому ГОСТу тяжелее, менее эластичен и хуже держит мороз. Но он дешевле и до сих пор применяется для укрытия строительных материалов на открытых площадках, где нет жёстких требований к температурному диапазону.
Принципиальный вопрос при выборе материала - разница между ГОСТ и ТУ. ГОСТ - государственный стандарт, единый для всех производителей. Требования ГОСТа - минимально обязательный уровень, который должен выдержать материал. ТУ (технические условия) - внутренний документ конкретного предприятия. Производитель вправе написать в ТУ всё, что считает нужным. Без независимой проверки вы не знаете, чему реально соответствует материал по ТУ конкретной компании.
Практически это означает следующее: если поставщик предлагает тентовые материалы по ТУ, а не по ГОСТу, запросите конкретные технические характеристики с протоколами испытаний. Сравните значения разрывной нагрузки, морозостойкости, водопроницаемости с требованиями ГОСТ 29151-91 - это даст объективный ориентир.
Срок службы и долговечность тентового материала напрямую связаны с соответствием стандарту. Материал из вторичного сырья или с нарушенной рецептурой может выглядеть внешне идентично ГОСТовскому, но потеряет свойства уже за один-два сезона: выгорит цвет, потрескается покрытие, упадёт прочность. Протоколы испытаний на соответствие ГОСТу - единственный объективный способ проверить это до покупки, а не после.
При участии в государственных закупках на автотенты и укрытия для транспорта заказчик, как правило, прямо указывает ГОСТ 29151-91 как обязательный нормативный документ в технических требованиях тендерной документации. Это означает, что производитель обязан подтвердить соответствие - сертификатом или протоколом испытаний. Без этих документов заявка на тендер не проходит техническую экспертизу.
Как выбрать тентовый материал по ГОСТу: практические советы
После разбора структуры и требований ГОСТ 29151-91 перейдём к практике. Вот что нужно проверять при выборе материала для изготовления тентов средств автомобильного транспорта и сельскохозяйственной техники - исходя из моей работы в ПологДВ.
Первое - маркировка и документы. Просите у поставщика ярлык рулона или паспорт на партию. Там должны быть: марка материала с указанием вида и исполнения (например, ТМП-2ХЛ), номер ГОСТа, дата изготовления, производитель. Если поставщик не может предоставить документы или ссылается на «фирменные стандарты» вместо ГОСТа - это сигнал насторожиться. Добросовестный поставщик предоставляет документацию без уговоров и задержек.
Второе - выбор исполнения под климат региона. Для регионов с суровой зимой - только ХЛ. Я чётко разграничиваю: клиентам из Хабаровска, Владивостока, Южно-Сахалинска - предлагаю ТМП-2ХЛ. Клиентам из Якутии, Магадана, Амурской области - только ТМП-2ХЛ, без вариантов. Разница в цене между У и ХЛ составляет 15-20%, а разница в сроке эксплуатации в условиях дальневосточного климата - в несколько раз. Экономить на исполнении материала для тентов средств автомобильного транспорта, работающих в сибирских условиях - решение, о котором жалеют уже через первую зиму.
Третье - метод соединения элементов. Тентовые материалы с поливинилхлоридным покрытием по ГОСТ 29151-91 предназначены для соединения методами сварки: ТВЧ-сварка, термическая сварка горячим воздухом или горячим клином. Сшивание нитью для ТМП-2 - менее предпочтительный вариант, нарушает целостность покрытия в местах проколов. При заказе готового изделия уточняйте, какой метод сварки использует производитель и есть ли у него соответствующее оборудование.
Недавно разбирала ситуацию с клиентом из Благовещенска: ему изготовили автотент у местного «умельца», который сшил его на промышленной машинке. Через первую зиму все швы пропускали воду - игольные проколы в ПВХ-материале без дополнительной герметизации не держат влагу. Правильная сварка горячим воздухом или ТВЧ даёт монолитный шов - прочность такого соединения, как правило, сопоставима с прочностью основного материала или превосходит её. Переделка обошлась дороже, чем сразу сделать правильно.
Четвёртое - работа с проверенными поставщиками. Если нужен большой объём материала для производства партии тентов, работайте с поставщиками, которые предоставляют протоколы испытаний и сертификаты. Оптовая закупка у проверенного поставщика с документами - это и гарантия качества, и ваша защита в случае претензий со стороны клиента. Цены на сертифицированный материал выше, чем на «аналоги» с безымянных складов, но это именно та разница, которая выражается в долговечности готового изделия и репутации вашей компании перед клиентами.
Мы в ПологДВ изготавливаем тенты под конкретный автомобиль - по чертежам и размерам заказчика. Работаем только с материалами ТМП-2ХЛ по ГОСТ 29151-91. Для Дальнего Востока это производственная необходимость, а не маркетинговая фраза. Мы несём ответственность за то, чтобы изделие прослужило несколько сезонов в условиях нашего климата. Если у вас есть задача - обращайтесь, разберём вместе, какое решение подойдёт под вашу технику и условия эксплуатации.
Данная статья носит информационный характер. Характеристики изделий зависят от конкретного проекта и условий эксплуатации. Для точного расчёта и подбора материала обратитесь к специалистам ПологДВ.
